eMMC ISP Pinout (In-System Programming) là sơ đồ kết nối trực tiếp tới bộ nhớ trong của thiết bị. Đối với Xiaomi Redmi 12, đây là một công cụ hữu ích khi cần thực hiện các thao tác liên quan đến khôi phục dữ liệu, sửa lỗi phần mềm, hoặc mở khóa thiết bị mà không cần phải tháo rời toàn bộ phần cứng.
Ứng dụng của eMMC ISP Pinout trên Xiaomi Redmi 12
Sửa lỗi phần mềm:
- Khắc phục tình trạng treo logo, bootloop, hoặc lỗi phần mềm nghiêm trọng.
- Cài đặt lại hệ điều hành hoặc nạp firmware trực tiếp.
Khôi phục dữ liệu:
- Hỗ trợ truy xuất dữ liệu quan trọng từ bộ nhớ khi thiết bị không thể khởi động.
Mở khóa bảo mật:
- Bypass khóa FRP (Factory Reset Protection) của Google.
- Gỡ bỏ các khóa mật khẩu người dùng trong trường hợp bị quên.
Kiểm tra phần cứng:
- Xác định các lỗi liên quan đến bộ nhớ hoặc mainboard.
Cách sử dụng eMMC ISP Pinout
Để sử dụng ISP Pinout trên Xiaomi Redmi 12, bạn cần:
Công cụ cần thiết:
- Dụng cụ tách máy chính xác để tiếp cận mainboard.
- Bộ lập trình eMMC chuyên dụng như Easy JTAG, UFI Box, hoặc Medusa Pro.
- Dây kết nối hoặc kẹp để kết nối các điểm trên mainboard với bộ lập trình.

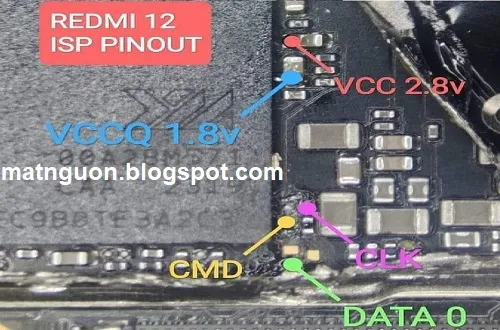

Sơ đồ kết nối (Pinout):
Sơ đồ ISP Pinout sẽ chỉ ra các điểm kết nối cần thiết trên mainboard của Xiaomi Redmi 12. Các điểm chính thường bao gồm:
- CMD (Command): Gửi lệnh điều khiển.
- DAT0 (Data Line 0): Đường truyền dữ liệu.
- CLK (Clock): Đồng bộ hóa tín hiệu.
- GND (Ground): Tiếp đất.
Thực hiện lập trình:
- Kết nối thiết bị với bộ lập trình thông qua ISP Pinout.
- Sử dụng phần mềm tương ứng (Easy JTAG, UFI Suite) để đọc/ghi dữ liệu.
- Cẩn thận theo dõi quy trình để tránh lỗi làm hỏng bộ nhớ.
Lưu ý quan trọng
- Kỹ năng cần thiết: Việc sử dụng ISP Pinout yêu cầu kiến thức chuyên sâu về phần cứng và phần mềm. Nếu không có kinh nghiệm, bạn nên tìm đến chuyên gia.
- Rủi ro: Sai sót trong quá trình kết nối hoặc lập trình có thể dẫn đến hỏng hoàn toàn thiết bị.
- Đảm bảo đúng sơ đồ: ISP Pinout cần được áp dụng đúng với model Xiaomi Redmi 12. Các phiên bản khác nhau có thể có cấu hình chân khác nhau.
Nếu cần, bạn có thể yêu cầu sơ đồ chi tiết hoặc tư vấn thêm về cách thực hiện với thiết bị cụ thể.
